Ленточный анод из титановой сетки MMO (титановая анодная сетка из смешанного оксида металла)
May 18, 2026
Название продукта:Ленточный анод из титановой сетки MMO (титановая анодная сетка из смешанного оксида металла)
Структура продукта:
Субстрат: Технически чистый титан (ТА1/ТА2).
Покрытие: смешанный оксид металлов иридий-тантал или рутений-иридий.
Рисунок сетки: ромбовидные или прямоугольные отверстия, ширина настраивается (обычно 100–1000 мм), длина рулона до 50 метров.
Технические характеристики:
Отверстие в сетке: распространенные размеры 3×5 мм, 5×10 мм.
Толщина ребра: 0,5–1,2 мм.
Загрузка покрытия: 5–15 г/м².
Расчетная плотность тока: 50–150 А/м².
Расчетный срок службы: 10–20 лет (в зависимости от окружающей среды)
Область применения
Катодная защита днищ резервуаров– Внутреннее или внешнее дно резервуаров для хранения сырой нефти, продуктов и химикатов.
Закопанные стальные трубопроводы– Крупные сети трубопроводов, охрана территории станций.

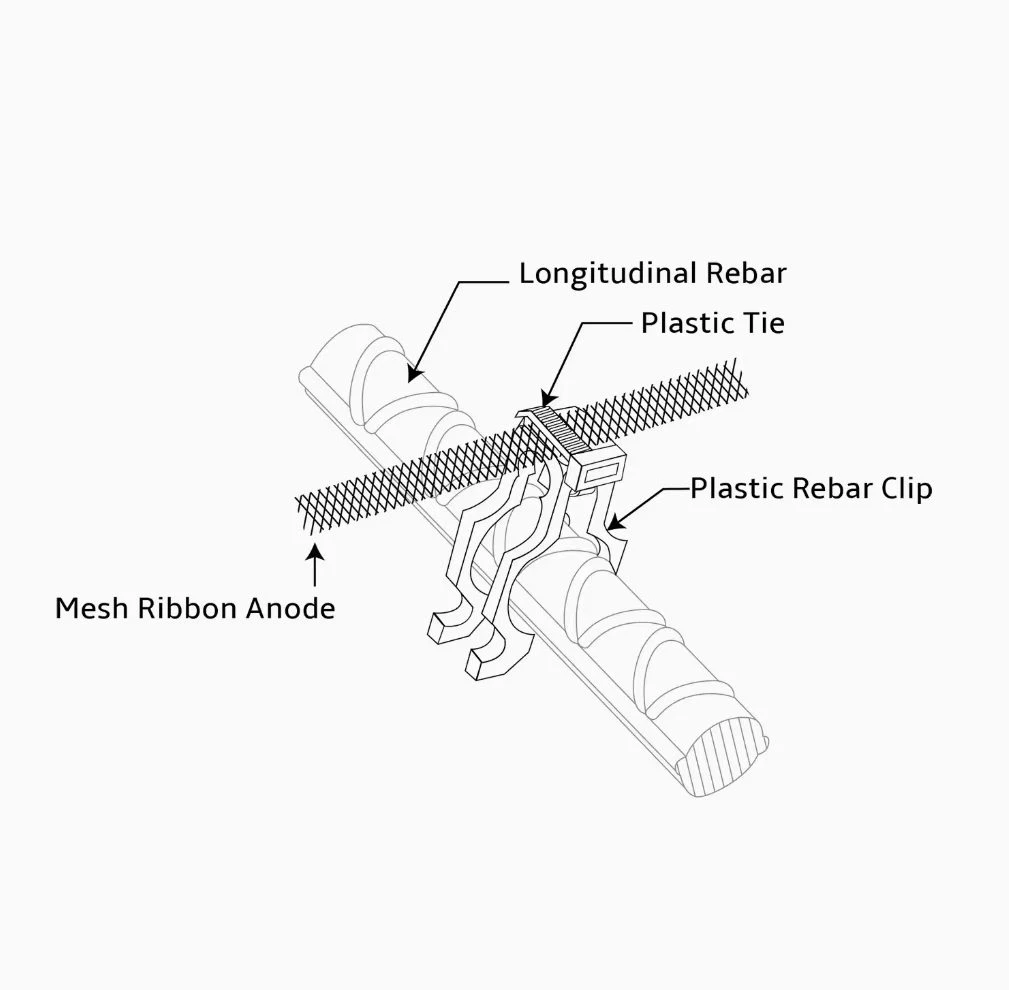

Железобетонные конструкции— Причалы, мосты, гаражи (армовая защита)
Морская или пресноводная среда– Трубопроводы оборотной воды электростанции, сухие доки, шлюзовые затворы.
Модернизация устаревших конструкций– Вторичная катодная защита после выхода из строя оригинальных систем
Решенные практические проблемы по сравнению с обычными анодами
Проблема 1. Преждевременный выход из строя анодов в средах,-богатых хлором
Многие реальные-объекты содержат сточные воды, морскую воду или почву с высоким-засолением. Обычный чугун с высоким-кремнием или гибкие аноды быстро отслаиваются от покрытия из-за выделения хлора. Титановая сетка ММО демонстрирует стабильные поляризационные кривые в таких средах. На муниципальной канализационной станции на юге Китая сетку извлекли после 11 лет эксплуатации: титановая подложка осталась неповрежденной, покрытие израсходовалось лишь незначительно.
Проблема 2. Трудно-обрезать и подключиться на месте.
Обычные ленточные аноды требуют сложных монтажных соединений после резки – плохие соединения приводят к утечке тока или разрыву цепи. Титановую сетку можно резать обычными ножницами для жести. Обрезанные концы не требуют специального ухода; Механическая обжимная или титановая сварочная проволока работает напрямую. Полевые бригады неизменно отмечают это как практическое преимущество.
Проблема 3. Нестабильная производительность из-за сухого-влажного цикла в почве.
Сезонные циклы влажной-сухой работы вызывают колебания сопротивления некоторых анодов, что приводит к нестабильности защитного тока. Покрытие MMO по своей сути имеет низкое перенапряжение кислорода – даже при изменении удельного сопротивления почвы на порядки, изменение выходного напряжения остается значительно меньшим, чем при использовании анодов из графита или стального лома. Насосная станция на северо-западе Китая перешла на титановую сетку MMO и за три года отказалась от двух регулировок выпрямителя за сезон дождей до ни одной.
Проблема 4. Тонкие или уже-корродированные конструкции не выдерживают воздействия высоких токов.
Некоторые днища резервуаров имеют истонченные стенки или подвержены риску повреждения водородом. Традиционные аноды рискуют усугубить водородное охрупчивание из-за высокого тока. Титановая сетка действует как распределенный анод — она разделяет общий ток на сотни крошечных точек. Плотность тока в одной-точке можно поддерживать ниже 0,5 А/м², что хорошо подходит для стареющих конструкций.
Проблема 5: Мертвые зоны катодной защиты
Сложные геометрические формы, такие как кольцевые пластины резервуара или проходы труб через стены, трудно достичь с помощью стержневых анодов, что приводит к плохому распределению тока. Титановая сетка гибкая и тонкая, плотно прилегает к защищаемой поверхности и закрывает мертвые зоны. На нефтеперерабатывающем заводе на северо-востоке Китая кольцевые пластины резервуара постоянно были недостаточно защищены; после установки двух перекрывающихся слоев титановой сетки потенциал достиг цели.
Примечания к выбору: что не подходит
Сильные кислоты (pH < 3) сокращают срок службы покрытия.
В местах, подверженных прямому механическому разрушению (например, движение транспортных средств), требуются защитные покрытия.
Extremely high resistivity soils (>50 000 Ом·см), как сухой песок/гравий, выигрывает от проводящей обратной засыпки
Проверенная на практике практика установки-
Многие пользователи укладывают титановую сетку под днища резервуаров с помощью коксовой мелочи или проводящего раствора в качестве засыпки. Это смягчает механическое давление и снижает контактное сопротивление. На практике предварительное изготовление кабельного наконечника и переходного соединения из титана-в-медь в цеху исключает необходимость вызова сварщика на-строительную площадку.
